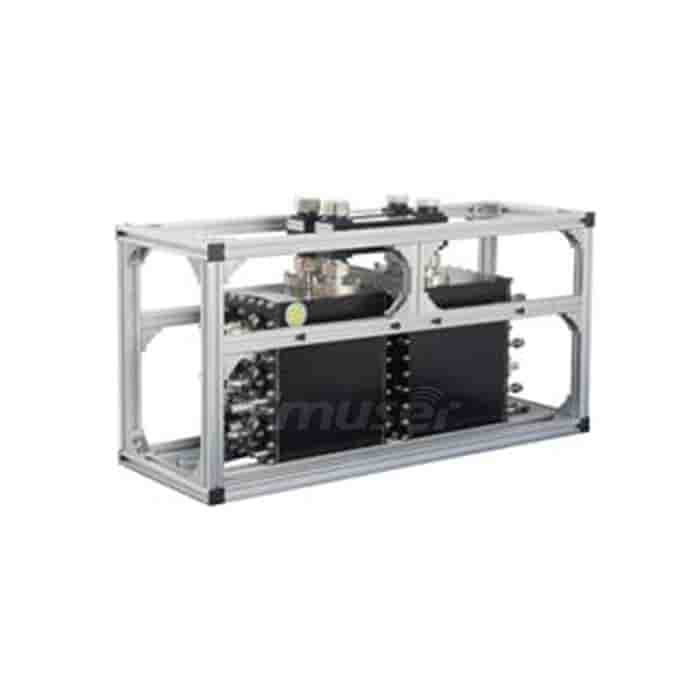

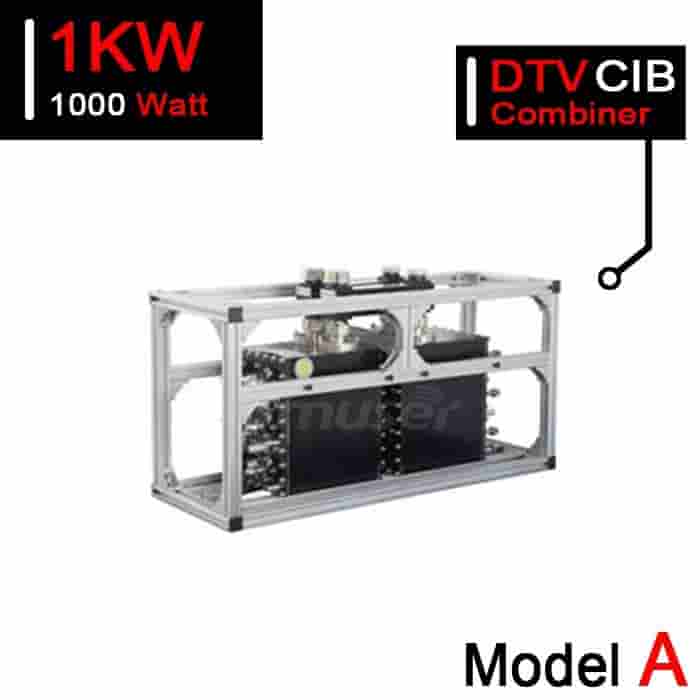

ਟੀਵੀ ਸਟੇਸ਼ਨ ਲਈ 470-862 MHz 7/16 DIN 1kW UHF ਟੀਵੀ ਕੰਬਾਈਨਰ ਕੰਪੈਕਟ ਬੈਲੈਂਸਡ ਆਰਐਫ ਸਿਗਨਲ ਕੰਬਾਈਨਰ ਸਾਲਿਡ ਸਟੇਟ ਡੀਟੀਵੀ ਯੂਐਚਐਫ ਕੈਵਿਟੀ ਡੁਪਲੈਕਸਰ

ਸੰਰਚਨਾ

ਆਈਪੀਸੀ

ਆਈਪੀਸੀ

ਵਕਫ਼ਾ ਸੀਮਾ

470 - 862 ਮੈਗਾਹਰਟਜ਼

470 - 862 ਮੈਗਾਹਰਟਜ਼

ਘੱਟੋ-ਘੱਟ ਬਾਰੰਬਾਰਤਾ ਸਪੇਸਿੰਗ

0

ਤੰਗ ਬੈਂਡ ਇੰਪੁੱਟ

ਮੈਕਸ. ਇੰਪੁੱਟ ਪਾਵਰ

0.7 kW *

1.5 kW *

ਵੀ ਐਸ ਡਬਲਿਊ ਆਰ

≤ 1.1

≤ 1.1

ਸੰਮਿਲਨ ਦਾ ਨੁਕਸਾਨ

f0

D 0.70 ਡੀਬੀ

D 0.50 ਡੀਬੀ

f0±3.8MHz

D 1.80 ਡੀਬੀ

D 1.50 ਡੀਬੀ

f0±4.2MHz

≥ 4 ਡੀਬੀ

≥ 4 ਡੀਬੀ

f0±6MHz

≥ 20 ਡੀਬੀ

≥ 35 ਡੀਬੀ

f0±12MHz

≥ 40 ਡੀਬੀ

≥ 40 ਡੀਬੀ

NB ਤੋਂ WB ਆਈਸੋਲੇਸ਼ਨ

≥ 35 ਡੀਬੀ

≥ 35 ਡੀਬੀ

ਵਾਈਡਬੈਂਡ ਇੰਪੁੱਟ

ਮੈਕਸ. ਇੰਪੁੱਟ ਪਾਵਰ

1 kW ਆਰ.ਐੱਮ.ਐੱਸ *

6 kW ਆਰ.ਐੱਮ.ਐੱਸ *

ਵੀ ਐਸ ਡਬਲਿਊ ਆਰ

≤ 1.1

≤ 1.1

ਸੰਮਿਲਨ ਦਾ ਨੁਕਸਾਨ

D 0.1 ਡੀਬੀ

D 0.1 ਡੀਬੀ

WB ਤੋਂ NB ਆਈਸੋਲੇਸ਼ਨ

≥ 40 ਡੀਬੀ

≥ 40 ਡੀਬੀ

ਕੁਨੈਕਟਰ

7-16 DIN

1 5 / 8 "

ਛੇਦ ਦੀ ਗਿਣਤੀ

6

6

ਮਾਪ

225 × 305 × 600 ਮਿਲੀਮੀਟਰ

740 × 326 × 564 ਮਿਲੀਮੀਟਰ

ਭਾਰ

. 10 ਕਿਲੋਗ੍ਰਾਮ

. 52 ਕਿਲੋਗ੍ਰਾਮ

ਧਿਆਨ ਦਿਓ:

* NB ਅਤੇ WB ਇਨਪੁਟ ਪਾਵਰ ਦਾ ਜੋੜ 1 kW ਤੋਂ ਘੱਟ ਹੋਣਾ ਚਾਹੀਦਾ ਹੈ। (ਖੱਬੇ)

* NB ਅਤੇ WB ਇਨਪੁਟ ਪਾਵਰ ਦਾ ਜੋੜ 6 kW ਤੋਂ ਘੱਟ ਹੋਣਾ ਚਾਹੀਦਾ ਹੈ। (ਸੱਜੇ)
